パワーエレクトロニクス回路

パナソニックの基材カタログでは、銅箔に電流を流したときに銅箔の温度上昇が10℃以下となる値を導体幅の適正値としています。
一般的に1㎜－1Aと言われていますが本当でしょうか。

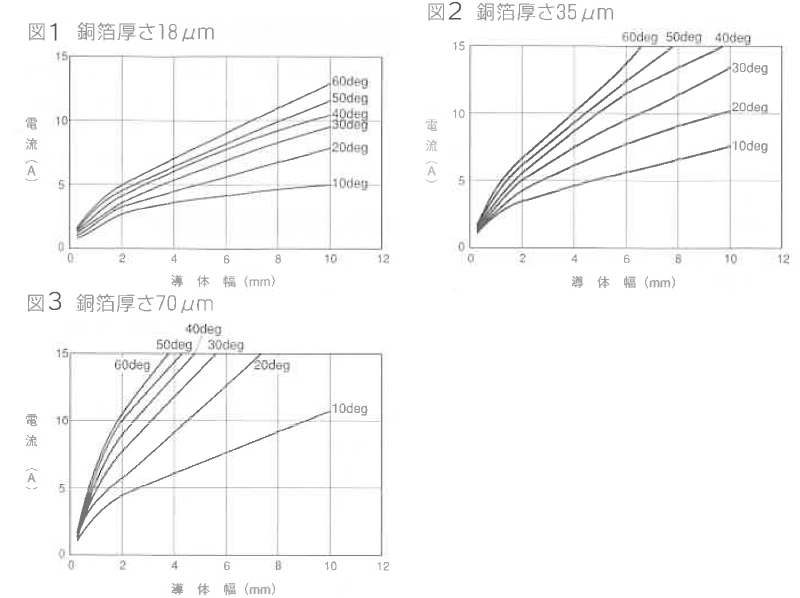

図2の35μ銅箔の導体幅5㎜をご覧ください。

電流値約5Aで温度上昇が10℃となっていますので、5㎜幅の時5Aを適正値としても良いでしょう。
しかし、10㎜をみてください。温度上昇が10℃以下におさまっているのは約7Aまでとなっています。
10㎜幅では7Aまでが適正値と考えるできでしょう。
図3の銅箔厚70μの時をご覧下さい。

10℃以内におさまっているのは10mm幅までとなっています。
1㎜－1Aとは材料銅箔厚が70μ以上の時の目安と考えた方が良いかもしれません。

温度上昇を10℃以下に抑えたい場合は1mm－1Aではありません。

図4は表層のレジストがない場合の導体間隙と破壊電圧の関係です。
レジストがある場合は図よりも間隙を小さく設計しても良いと思いますが、当社ではこの数値を基本に設計しています。
基板設計を行う上で沿面距離が足りなくなる場合は、スリットを入れる等なんらかの工夫が必要となります。

図5をご覧ください。銅箔厚35μで導体幅が2mmの時の破壊電流は20Aとなっています。
1）の電流値と導体幅と照らし合わせると、適正導体幅が保てない場合でも直ちに破壊が起こるというわけではありません。
適正幅から外れて破壊が起こるまではかなりの幅があります。

このような事からも、基板を起こす場合は、その電子回路の固有の特性や性質、コストとのかね合い、製品サイズと電気的特性、EMC等の要求事項から基板設計上で最適化させることを考えるのが良いでしょう。
