测试座
我们可以针对几乎所有的封装使用的测试座进行提案。
如果是经过切割加工的定制产品,就算定制数量是1个我们也可以对应生产。
根据生产数量,我们也可以提供从生产模具开始,进行成模测试座的生产制作。
我们可以根据设备・試験環境,进行材料/材质的选择。
我们可以对应从1.0mm以下的小型封装到超过1000探针的IC等非常广泛的范围。
我们非常擅长各种各样的机构设计,所以,如果有任何感到困惑的情况,都请与我们联系。

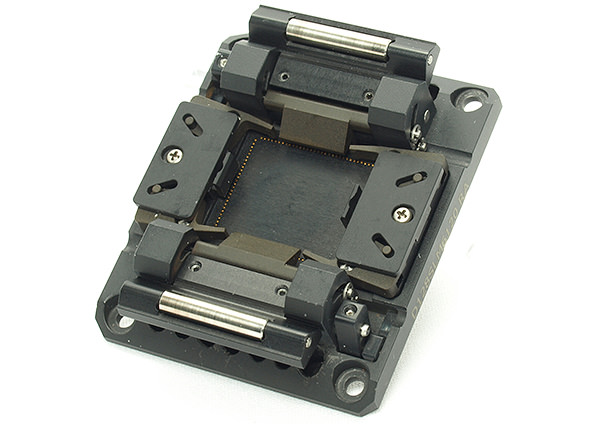

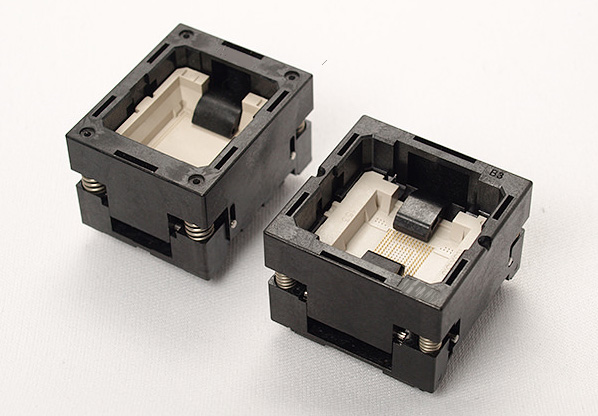

老化测试座
拥有被日本国内知名半导体公司采用的实绩。
通过设计使测试座紧凑的机制,我们减小了测试座的尺寸并最大限度地减少了电路板的安装面积。
可以选择最适合测试座的使用条件的接触方式。(可以选择常温下使用的接触方式)
针对老化测试中发生的粘连问题,我们的测试座设有PKG分离机制。
可以对测试座适配器进行切割加工,并且可以对应各种各样的封装形状。
测试座基本规格
基本规格 | |
---|---|
接触探针的接触压 | 11~14g/pin(高温用) 17~22g/pin(常温用) |
接触电阻值(初期) | 200~300mΩ |
适用温度 | -40 ~ +150℃ |
允许通过最大电流值 | 0.6amp |
